Технические отсеки в диспетчерских столах: Обзор, Устройство и Преимущества
Диспетчерские столы - это сердце современного управления. Именно здесь, за этими столами, диспетчеры, операторы и другие специалисты круглосуточно следят за слаженной работой сложных систем, обеспечивая безопасность и эффективность. Эти столы создаются для удобства работы и надежности работы оборудования. Одним из ключевых компонентов таких столов являются технические отсеки - пространство для размещения электронных компонентов, прокладки кабелей и обеспечения правильной циркуляции воздушных потоков для охлаждения устройств.
В этой статье мы подробно рассмотрим, зачем нужны технические отсеки в диспетчерских столах, какие они бывают, какие устройства в них можно устанавливать, как правильно сделать расключку и прокладку кабелей, какие бывают варианты доступа к оборудованию внутри отсеков и как можно обеспечить удобство для монтажников и операторов.

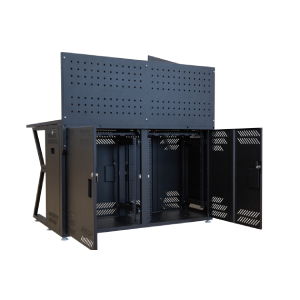

Технический отсек (ТО) обеспечивает скрытое размещение оборудования, а также простоту и удобство ввода кабелей. Для удобства установки и обслуживания оборудованию внутри них обычно делают дверцы или съёмные панели со всех 4-х сторон. В столах АРМЕР технические отсеки также имеют доступ сверху и снизу.
За счет перфорирования поверхностей панелей, ТО имеет хорошую вентиляцию, при необходимости может быть оснащен принудительной вентиляцией. ТО оснащается адаптерами для размещения 19-ти дюймового оборудования на 13 юнитов. Заземление выполняется при помощи болтов, установленных внутри ТО, в нижней части корпуса.
Технические отсеки выполняют ряд важных функций:
- Оптимизация пространства: Технические отсеки позволяют компактно разместить оборудование, освобождая рабочую поверхность стола и обеспечивая оператору комфортное рабочее пространство.
- Организация кабель менеджмента: они предоставляют удобное пространство для прокладки и организации кабелей, предотвращая их спутывание и повреждение.
- Обеспечение доступа к оборудованию: Технические отсеки обеспечивают быстрый и удобный доступ к оборудованию для обслуживания, ремонта или замены.
- Повышение безопасности: они позволяют скрыть оборудование и кабели, снижая риск их повреждения или несанкционированного доступа.
- Снижение шума и вибрации. Множество устройств, таких как серверы, источники бесперебойного питания (ИБП) и системы охлаждения, могут создавать лишний шум и вибрацию. Размещение этих устройств в техническом отсеке позволяет изолировать их от рабочей зоны диспетчера.
В качестве альтернативы техническим отсекам диспетчерских столов для размещения оборудования могут использоваться телекоммуникационные шкафы и специально оборудованные помещения, при условии их наличия. В столы, как правило, оборудование устанавливают если отсутствует другое место или оно по техническим причинам не может быть установлено далеко: длинные кабели, например, дают дополнительные помехи. Несмотря на это, современные тенденции в организации диспетчерских центров направлены на разделение оборудования и операторов для обеспечения максимального комфорта и эргономичности рабочих мест. Ведь размещение оборудования в непосредственной близости от оператора всегда является компромиссом между удобством и функциональностью.
Технические отсеки могут значительно различаться в зависимости от назначения, типа оборудования и конкретных требований к организации рабочего пространства. Рассмотрим основные типы и особенности таких отсеков.
Закрытые технические отсеки - это отсеки, в которых оборудование размещается за сплошными стенками и дверями. Такие конструкции обеспечивают полную изоляцию и защиту от внешних воздействий, что важно для устройств, чувствительных к пыли, влаге и механическим повреждениям. Обычно такие отсеки используются для установки серверного оборудования, источников бесперебойного питания (ИБП), маршрутизаторов, модемов и других устройств, требующих стабильных условий эксплуатации.
Преимущества:
- Высокий уровень защиты оборудования.
- Меньше пыли и загрязнений.
- Изоляция шума и вибрации.
Открытые технические отсеки -- это отсеки, которые не имеют дверей или имеют минимальную защиту. Оборудование в таких отсеках доступно для быстрого обслуживания и замены. Это хороший вариант для установки устройств, требующих частого вмешательства и настройки.
Преимущества:
- Легкость в обслуживании.
- Простота в установке и замене компонентов.
Модульные отсеки предоставляют возможность гибко изменять конфигурацию, добавляя или убирая модули в зависимости от потребностей. Эти отсеки могут быть оборудованы съемными панелями и перегородками, что позволяет изменять их внутреннее пространство в соответствии с требованиями.
Преимущества:
- Высокая гибкость в размещении оборудования.
- Возможность адаптации под конкретные задачи.
Технические отсеки предназначены для размещения разнообразного оборудования. Важно правильно спланировать, какие устройства необходимо разместить в каждом отсеке, чтобы обеспечить функциональность и бесперебойную работу всех систем. Рассмотрим основные типы оборудования, которые обычно размещаются в технических отсеках диспетчерских столов.
Сетевые маршрутизаторы, свичи, модемы и серверы требуют постоянной работы и подключения к сети. Эти устройства должны быть размещены в специальных отсеках с хорошей вентиляцией для предотвращения перегрева. Особенно важно организовать правильную прокладку кабелей, чтобы избежать путаницы.
ИБП являются неотъемлемой частью большинства диспетчерских столов. Они обеспечивают бесперебойную работу всего оборудования в случае отключения электроэнергии. Источники бесперебойного питания должны быть установлены в технические отсеки таким образом, чтобы обеспечить их доступность для обслуживания, но при этом минимизировать шум и вибрацию.
Для предотвращения перегрева оборудования, размещенного в технических отсеках диспетчерских столов, часто устанавливаются системы охлаждения. Они могут быть как пассивными, так и активными.
Пассивное охлаждение обеспечивается за счет естественной конвекции воздуха через вентиляционные отверстия в стенках и дверях технического отсека. Это наиболее простой и экономичный способ охлаждения, но он может быть недостаточно эффективным для мощного оборудования.
Активное охлаждение использует принудительную циркуляцию воздуха с помощью кулеров и вентиляторов. Они устанавливаются внутри технического отсека и обеспечивают более интенсивный теплообмен. Активные системы охлаждения более эффективны, но требуют дополнительных затрат на электроэнергию и обслуживание.
Важно, чтобы системы охлаждения были встроены таким образом, чтобы не мешать работе другого оборудования и обеспечивали эффективный теплообмен. При выборе системы охлаждения необходимо учитывать мощность оборудования, размеры технического отсека и условия окружающей среды.
Обеспечивает передачу и обработку аудио- и видеосигналов. В диспетчерских центрах используется следующее оборудование:
- Аудиооборудование:
- Микрофоны: для записи голоса операторов и диспетчеров. Могут быть как проводными, так и беспроводными, настольными или головными.
- Акустические системы (колонки): для воспроизведения звука. Различаются по размеру, мощности и способу установки.
- Усилители: для усиления аудиосигнала и передачи его на акустические системы.
- Микшерные пульты: для обработки и микширования аудиосигналов с разных источников (микрофоны, компьютеры и т.д.).
- Видеооборудование:
- Видеорегистраторы: для записи и хранения видеоинформации.
- Видеопроцессоры: для обработки и коммутации видеосигналов.
В зависимости от задач диспетчерского центра, состав аудио- и видеооборудования может различаться.
Обеспечивают вычислительную мощность для работы операторов.
Обеспечивает хранение и обработку данных.
Обеспечивает сетевое соединение.
Правильная прокладка кабелей - это не только вопрос безопасности, но и удобства обслуживания. От того, как организована расключка и кабельные каналы, зависит эффективность работы всех систем. Для этого используются:
- Кабельные каналы: обеспечивают фиксацию и упорядочивание кабелей.
- Патч-панели: обеспечивают удобное подключение и отключение кабелей.
- Розетки и разъемы: обеспечивают подключение оборудования к электросети и сетевым ресурсам.
Для размещения слаботочных и силовых кабелей используются специальные кабельные каналы. Они могут быть выполнены из различных материалов, таких как металл, пластик или алюминий, в зависимости от требований к прочности, гибкости и защите от внешних воздействий. Важно правильно выбрать тип кабельных каналы, чтобы обеспечить удобный доступ к кабелям и предотвратить их повреждение.
Для разделения слаботочных и силовых кабелей используются отдельные кабельные каналы или разделители. Это позволяет избежать электромагнитных помех и обеспечить безопасность.
Организация расключки и прокладки кабелей - важный аспект обустройства технических отсеков. В технических отсеках обычно размещают:
- Автоматические выключатели (автоматы): для защиты электрической цепи от перегрузки и короткого замыкания.
- Устройства защитного отключения (УЗО): для защиты человека от поражения электрическим током.
- DIN-рейки: для удобного крепления автоматических выключателей, УЗО и другого модульного оборудования.
Для подключения оборудования к сети используются блоки с розетками под вилку Шуко. Также в технических отсеках могут быть установлены различные USB-коннекторы, которые выводятся на рабочую поверхность для удобства подключения периферийных устройств.
При выборе места установки диспетчерского стола важно учитывать не только удобство оператора, но и возможность обслуживания оборудования. Идеальным вариантом является размещение стола таким образом, чтобы доступ к техническому отсеку с задней стороны был свободным. Это позволит проводить техническое обслуживание, не прерывая работу диспетчера. Не всегда есть возможность установить стол так, что бы это было удобно для обслуживающего персонала, поэтому наиболее оптимальным вариантом являются столы, у которых есть доступ к оборудованию со всех 4-х сторон, а так же съёмный пол, для удобного подключения и доступ через столешницу.
Технические отсеки в диспетчерских столах обеспечивают оптимальное размещение и обслуживание оборудования, организацию кабельной инфраструктуры и удобный доступ для монтажников. Правильно спроектированные и оборудованные технические отсеки позволяют повысить производительность операторов, снизить затраты на обслуживание оборудования и обеспечить безопасность работы.
Компания «Армер Инжиниринг» является специалистом в области проектирования и оснащения диспетчерских центров. Наши эксперты помогут вам подобрать оптимальное решение для вашего бизнеса, учитывая все особенности и требования. Мы предлагаем широкий спектр услуг, включая проектирование и изготовление диспетчерских столов с техническими отсеками и без них, монтаж и настройку оборудования, а также сервисное обслуживание.
