ПРОФЕССИОНАЛЬНАЯ ДИСПЕТЧЕРСКАЯ МЕБЕЛЬ

Диспетчерские столы СИРИУС с техническим отсеком

Модульные рабочие места со сварным стальным каркасом

СИРИУС — серия мебели для диспетчерских, операторских и центров управления с круглосуточным режимом работы. В этом исполнении встроенный закрытый технический отсек позволяет разместить оборудование и коммутационные элементы внутри рабочего места.

Прямые и поворотные модули позволяют подобрать компоновку под размеры помещения и количество операторов. Сдвижная столешница и система кабельных каналов открывают доступ к коммуникациям для подключения и обслуживания оборудования.

Технические характеристики

Пример конфигурации с техническим отсеком. Комплектация подбирается под проект.

400–2200 мм Ширина прямого модуля с шагом 100 мм

50 × 25 мм Сечение стальной трубы каркаса

HPL Покрытие рабочей поверхности

1–3 яруса Варианты размещения мониторов

Особенности серии

СИРИУС — рабочее место на сварном каркасе

Основная особенность серии — сварной неразборный каркас из стальной трубы. Прямые и поворотные модули объединяются в конфигурацию с учётом размеров помещения, рабочей зоны оператора и состава оборудования.

Сварной каркас

Каркас поставляется сварным и не требует сборки самого каркаса на объекте. При выборе модулей необходимо учитывать размеры дверных проёмов и условия заноса.

Модульная компоновка

Прямые и поворотные элементы позволяют сформировать рабочие места под планировку помещения и количество операторов.

Встроенный технический отсек

Закрытый отсек позволяет разместить оборудование внутри стола. Сдвижная столешница и съёмные сервисные панели открывают доступ к подключениям и технике при обслуживании.

Столешница под задачи оператора

Форма рабочей поверхности подбирается с учётом посадки оператора и расположения оборудования. Вырез для оператора и мягкий бампер предусматриваются по выбранному исполнению.

Варианты установки мониторов

Настольные кронштейны и крепления на поперечных штангах позволяют разместить мониторы в один, два или три яруса. Решение подбирается под количество, размеры и массу экранов.

Выбор отделки

Декор HPL-столешницы и цвет металлических элементов согласовываются при комплектации.

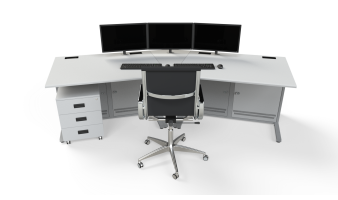

Модульная компоновка диспетчерских столов СИРИУС с техническим отсеком — Пример объединения модулей СИРИУС в диспетчерскую линию

Конструктивные особенности

Конструкция стола

Стальной сварной каркас

Каркас изготовлен из стальной трубы сечением 50 × 25 мм. Перед порошковым окрашиванием металл проходит фосфатирование — подготовку поверхности для нанесения защитного покрытия. Каркас поставляется сварным и не разбирается. Размеры проходов, дверных проёмов и условия заноса необходимо учитывать до согласования габаритов модулей.

Стандартный цвет каркаса — RAL 7035, светло-серый. Другие цвета подбираются по требованиям проекта.

Посмотреть палитру RAL

Цвета на экране приведены для ориентира. Окончательный оттенок согласовывается по физическому образцу.

RAL
7026

RAL
7030

RAL
7031

RAL
7032

RAL
7033

RAL
7034

RAL
7035

RAL
7036

RAL
7037

RAL
7038

RAL
7039

RAL
7040

RAL
7042

RAL
7043

RAL
7044

RAL
7045

RAL
7046

RAL
7047

RAL
7048

RAL
8000

RAL
8001

RAL
8002

RAL
8003

RAL
8004

RAL
8007

RAL
8008

RAL
8011

RAL
8012

RAL
8014

RAL
8015

RAL
8016

RAL
8017

RAL
8019

RAL
8022

RAL
8023

RAL
8024

RAL
8025

RAL
8028

RAL
8029

RAL
9001

RAL
9002

RAL
9003

RAL
9004

RAL
9005

RAL
9006

RAL
9007

RAL
9010

RAL
9011

RAL
9016

RAL
9017

RAL
9018

RAL
9022

RAL
9023

RAL
5000

RAL
5001

RAL
5002

RAL
5003

RAL
5004

RAL
5005

RAL
5007

RAL
5008

RAL
5009

RAL
5010

RAL
5011

RAL
5012

RAL
5013

RAL
5014

RAL
5015

RAL
5017

RAL
5018

RAL
5019

RAL
5020

RAL
5021

RAL
5022

RAL
5023

RAL
5024

RAL
5025

RAL
5026

RAL
6000

RAL
6001

RAL
6002

RAL
6003

RAL
6004

RAL
6005

RAL
6006

RAL
6007

RAL
6008

RAL
6009

RAL
6010

RAL
6011

RAL
6012

RAL
6013

RAL
6014

RAL
6015

RAL
6016

RAL
6017

RAL
6018

RAL
6019

RAL
6020

RAL
6021

RAL
6022

RAL
6024

RAL
6025

RAL
6026

RAL
6027

RAL
6028

RAL
6029

RAL
6032

RAL
6033

RAL
6034

RAL
6035

RAL
6036

RAL
6037

RAL
6038

RAL
7000

RAL
7001

RAL
7002

RAL
7003

RAL
7004

RAL
7005

RAL
7006

RAL
7008

RAL
7009

RAL
7010

RAL
7011

RAL
7012

RAL
7013

RAL
7015

RAL
7016

RAL
7021

RAL
7022

RAL
7023

RAL
7024

RAL
1000

RAL
1001

RAL
1002

RAL
1003

RAL
1004

RAL
1005

RAL
1006

RAL
1007

RAL
1011

RAL
1012

RAL
1013

RAL
1014

RAL
1015

RAL
1016

RAL
1017

RAL
1018

RAL
1019

RAL
1020

RAL
1021

RAL
1023

RAL
1024

RAL
1026

RAL
1027

RAL
1028

RAL
1032

RAL
1033

RAL
1034

RAL
1035

RAL
1036

RAL
1037

RAL
2000

RAL
2001

RAL
2002

RAL
2003

RAL
2004

RAL
2005

RAL
2007

RAL
2008

RAL
2009

RAL
2010

RAL
2011

RAL
2012

RAL
2013

RAL
3000

RAL
3001

RAL
3002

RAL
3003

RAL
3004

RAL
3005

RAL
3007

RAL
3009

RAL
3011

RAL
3012

RAL
3013

RAL
3014

RAL
3015

RAL
3016

RAL
3017

RAL
3018

RAL
3020

RAL
3022

RAL
3024

RAL
3026

RAL
3027

RAL
3028

RAL
3031

RAL
3032

RAL
3033

RAL
4001

RAL
4002

RAL
4003

RAL
4004

RAL
4005

RAL
4006

RAL
4007

RAL
4008

RAL
4009

RAL
4010

RAL
4011

RAL
4012

Рабочая поверхность

Столешница под задачи оператора

Столешницы изготавливаются с покрытием из HPL-пластика. Форму, декор и обработку рабочей кромки подбирают с учётом посадки оператора и расположения оборудования.

Вырез для оператора — по запросу.
Скошенная кромка и мягкий бампер — в зависимости от исполнения.
Врезные пульты управления, клавиатуры, трекболы и другие элементы — по согласованному проекту.

Рабочее пространство

Установка мониторов

Мониторы могут размещаться в один, два или три яруса. Тип кронштейнов, способ крепления и допустимая нагрузка подбираются с учётом количества, размеров и массы экранов.

Подвижные настольные кронштейны.
Кронштейны с жёстким креплением к столешнице.
Крепления на поперечных штангах, объединённых с каркасом стола.
Кронштейны с креплением стандарта VESA, в том числе модели с газлифтом, — по выбранной комплектации и совместимости с мониторами. VESA определяет расположение крепёжных отверстий на корпусе монитора.

Кронштейн для крепления мониторов к столешнице

Кронштейны для крепления мониторов на поперечные штанги

Инженерные коммуникации

Кабельные каналы и доступ к коммуникациям

Кабельные каналы проходят в опорных стойках и под столешницей. Они позволяют скрыто проложить проводку вдоль нескольких модулей и сохранить доступ к ней для подключения и обслуживания оборудования.

Сдвижная столешница и быстросъёмные крышки кабель-каналов.
Подвод внешних кабелей к выбранной точке стола.
Сквозная прокладка коммуникаций между модулями.
Щёточные кабельные вводы для вывода проводов к оборудованию.

Сквозная прокладка кабелей между модулями

Сдвижная столешница для доступа к коммуникациям

Компоновка оборудования

Размещение оборудования

Встроенный технический отсек предназначен для размещения оборудования и коммутационных элементов внутри рабочего места. Его исполнение выбирают по габаритам техники и требованиям к обслуживанию.

Доступ к оборудованию

Съёмные передние и задние панели открывают доступ к технике и подключениям. Панели с замками позволяют ограничить доступ, а щёточные вводы — организовать прокладку кабелей.

Вентиляция

Перфорированные панели предусматривают отверстия для воздухообмена. При необходимости устанавливается принудительная вентиляция с термостатом; решение зависит от тепловыделения оборудования.

Установка и подключение

Для оборудования 19″ предусмотрены адаптеры на 13U. При подборе учитывают глубину устройств с разъёмами. В нижней части корпуса предусмотрены болты для заземления.

Глубина технического отсека — 400 или 650 мм. Съёмные панели выполняются с полиуретановым уплотнением Gasketing. По проекту возможны реле, автоматы защиты, ИБП, распределители, коммуникационные короба и выдвижные полки для ПК с регулировкой по высоте. Возможность установки и состав оснащения согласовываются по перечню оборудования.

Техническая информация

Модули и технические характеристики

Основной модуль с двумя опорными стойками используется отдельно или в составе общей диспетчерской линии. В конструкцию входят столешница с покрытием HPL, две опорные стойки, усиленный горизонтальный профиль, скрытый кабель-канал и встроенный технический отсек.

Тип конструкции	Модульная система со встроенным техническим отсеком
Каркас	Сварной неразборный; стальная труба 50 × 25 мм
Ширина прямого модуля	400–2200 мм, шаг 100 мм
Глубина прямого модуля	1000–1200 мм, шаг 100 мм
Высота типовых модулей в таблице	750 мм
Столешница	Покрытие HPL; форма и декор по комплектации
Цвет каркаса	RAL 7035; другие оттенки — по запросу
Поворотные элементы	30°, 45°, 60° и два варианта 90°
Установка мониторов	1–3 яруса, по выбранной конфигурации
Кабель-менеджмент	Каналы в стойках и под столешницей; сервисный доступ
Технический отсек	Встроенный; глубина 400 или 650 мм, по исполнению

Варианты размеров прямых модулей

Все размеры в таблице указаны в миллиметрах. Глубина стола и глубина технического отсека — разные параметры. Другие сочетания размеров подбираются при согласовании конфигурации.

На узком экране таблицу размеров можно прокрутить вправо.

Артикул	Ширина, мм	Высота, мм	Глубина стола, мм	Глубина ТО, мм
Сириус4.061075	600	750	1000	400
Сириус4.081075	800	750	1000	400
Сириус4.101075	1000	750	1000	400
Сириус4.121075	1200	750	1000	400
Сириус4.141075	1400	750	1000	400
Сириус4.161075	1600	750	1000	400
Сириус4.181075	1800	750	1000	400
Сириус4.201075	2000	750	1000	400
Сириус4.061275	600	750	1200	400
Сириус4.081275	800	750	1200	400
Сириус4.101275	1000	750	1200	400
Сириус4.121275	1200	750	1200	400
Сириус4.141275	1400	750	1200	400
Сириус4.161275	1600	750	1200	400
Сириус4.181275	1800	750	1200	400
Сириус4.201275	2000	750	1200	400
Сириус6.061075	600	750	1000	650
Сириус6.081075	800	750	1000	650
Сириус6.101075	1000	750	1000	650
Сириус6.121075	1200	750	1000	650
Сириус6.141075	1400	750	1000	650
Сириус6.161075	1600	750	1000	650
Сириус6.181075	1800	750	1000	650
Сириус6.201075	2000	750	1000	650
Сириус6.061275	600	750	1200	650
Сириус6.081275	800	750	1200	650
Сириус6.101275	1000	750	1200	650
Сириус6.121275	1200	750	1200	650
Сириус6.141275	1400	750	1200	650
Сириус6.161275	1600	750	1200	650
Сириус6.181275	1800	750	1200	650
Сириус6.201275	2000	750	1200	650

Примеры исполнения

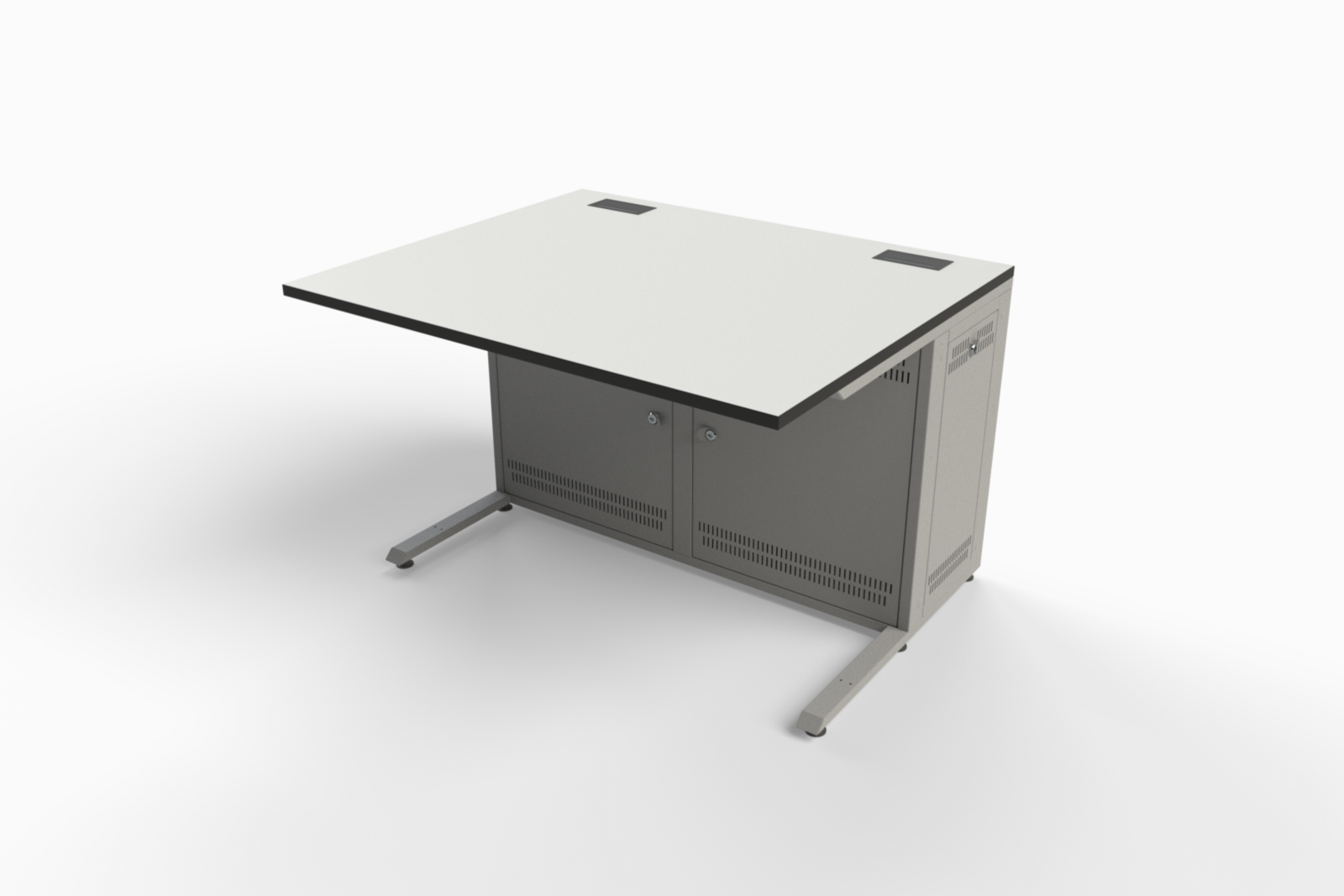

Исполнение с техническим отсеком глубиной 400 мм

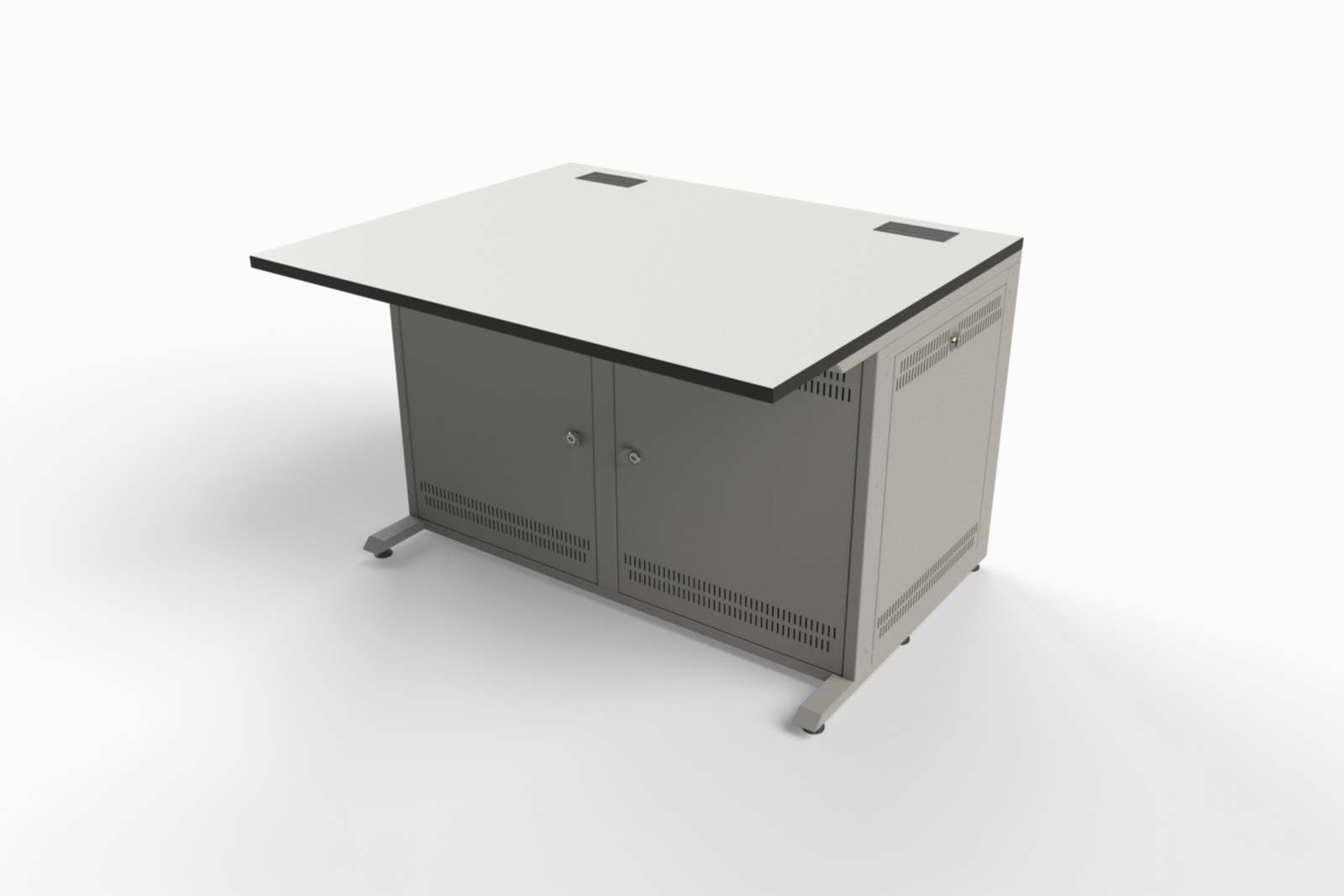

Исполнение с техническим отсеком глубиной 650 мм

Пример конфигурации с техническим отсеком

Поворотные модули

Поворотные элементы помогают сформировать угловую или многомодульную конфигурацию. Геометрия и состав соединений уточняются по плану помещения.

Варианты компоновки

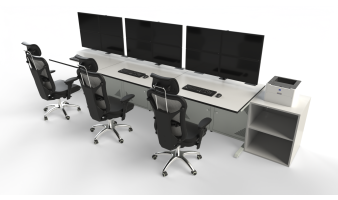

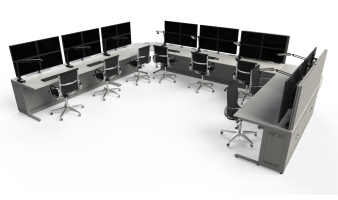

Варианты компоновки СИРИУС

Примеры прямых, угловых, С- и П-образных конфигураций с техническим отсеком для разного количества операторов. Их можно использовать как ориентир при подборе: итоговые размеры и оснащение согласовываются под конкретный объект.
