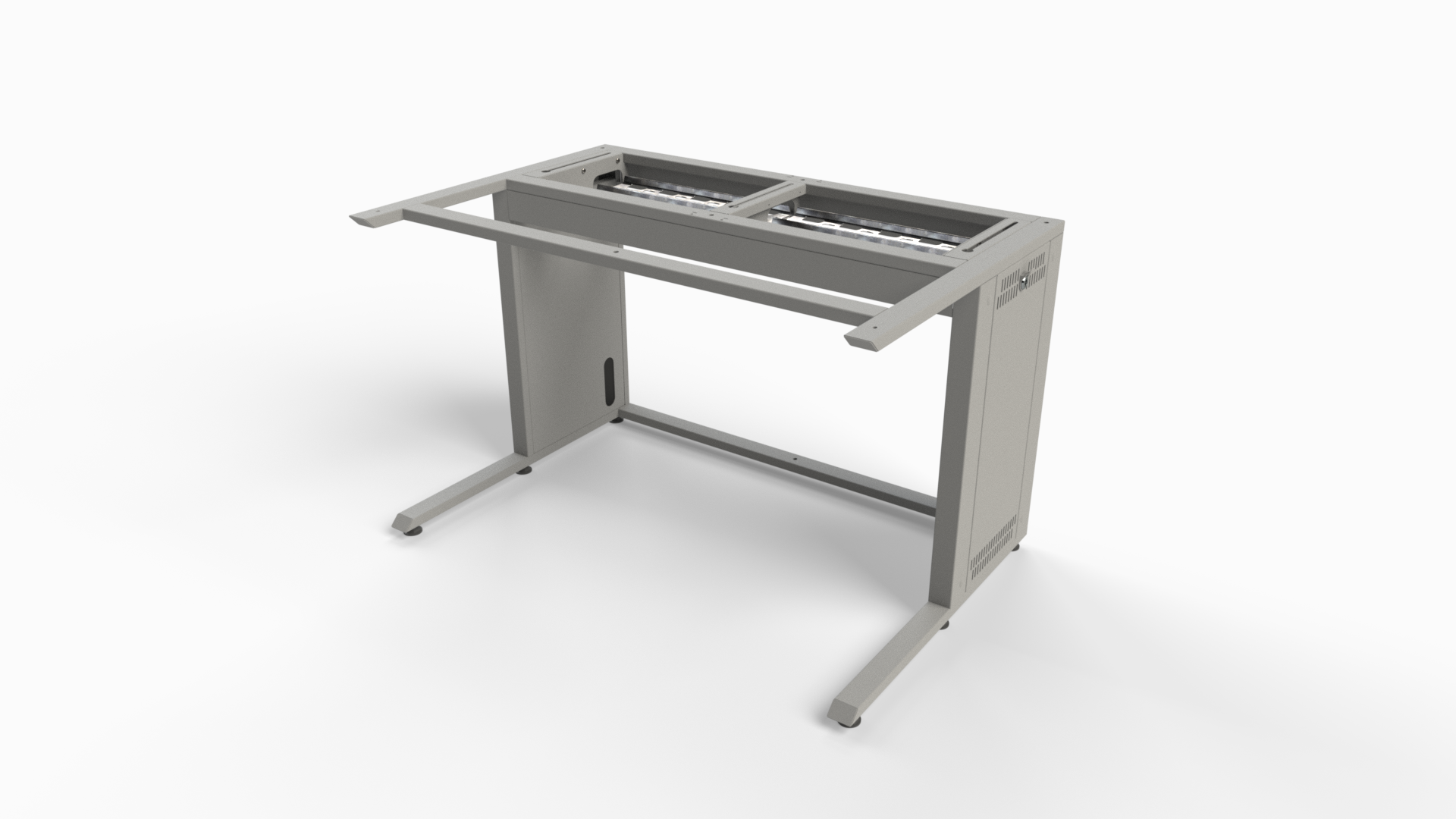

Сварной каркас
Каркас поставляется сварным и не требует сборки самого каркаса на объекте. При выборе модулей необходимо учитывать размеры дверных проёмов и условия заноса.
ПРОФЕССИОНАЛЬНАЯ ДИСПЕТЧЕРСКАЯ МЕБЕЛЬ
Диспетчерские столы СИРИУС без технического отсека
Модульные рабочие места со сварным стальным каркасом
СИРИУС — серия мебели для диспетчерских, операторских и центров управления с круглосуточным режимом работы. В этом исполнении встроенный технический отсек не предусмотрен: размещение системных блоков и другого оборудования необходимо учитывать при подборе комплектации.
Прямые и поворотные модули позволяют подобрать компоновку под размеры помещения и количество операторов. Сдвижная столешница и система кабельных каналов открывают доступ к коммуникациям для подключения и обслуживания оборудования.

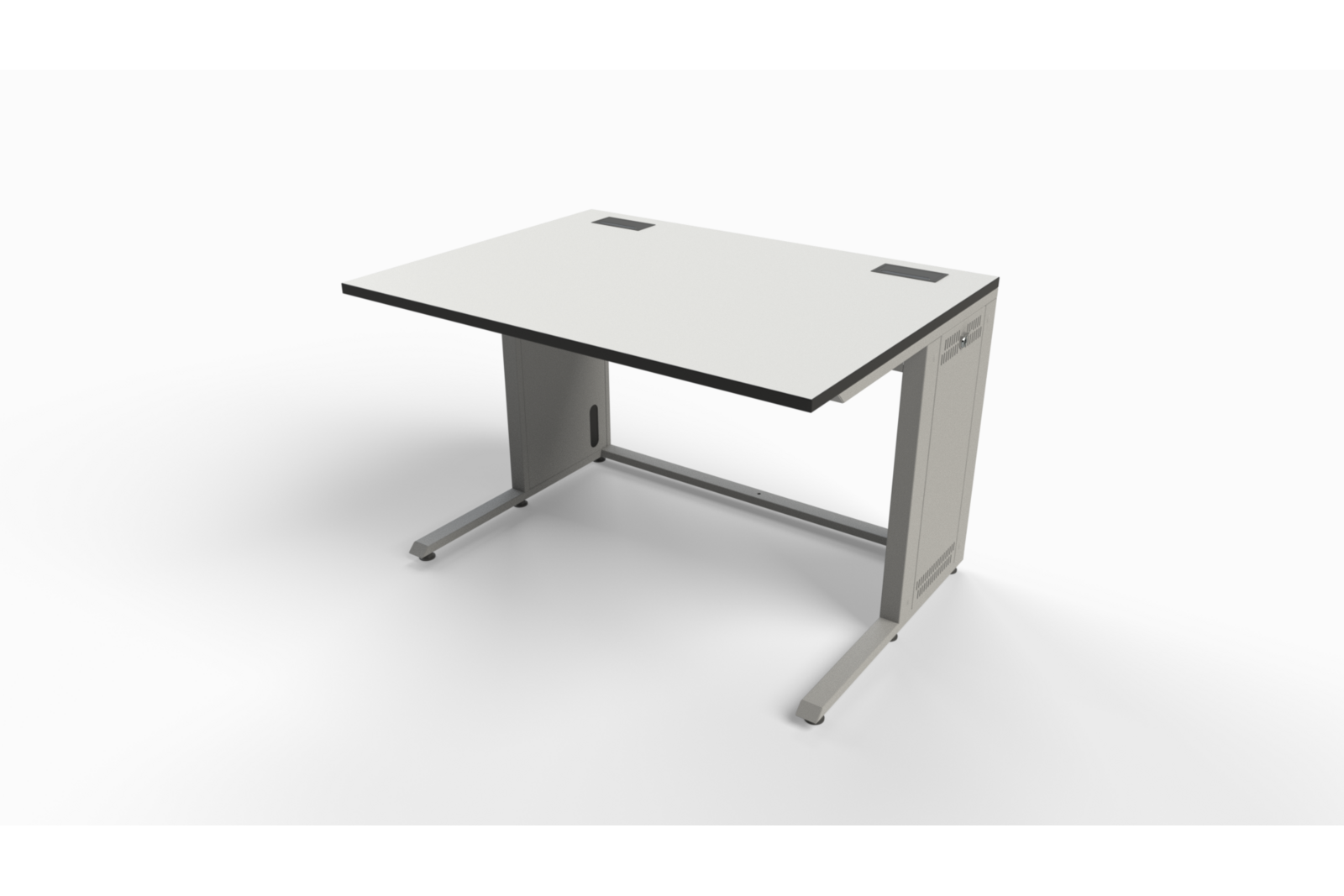

Показан модуль без дополнительного оснащения. Комплектация подбирается под проект.
400–2200 мм
Ширина прямого модуля с шагом 100 мм
50 × 25 мм
Сечение стальной трубы каркаса
HPL
Покрытие рабочей поверхности
1–3 яруса
Варианты размещения мониторов
Особенности серии
СИРИУС — рабочее место на сварном каркасе
Основная особенность серии — сварной неразборный каркас из стальной трубы. Прямые и поворотные модули объединяются в конфигурацию с учётом размеров помещения, рабочей зоны оператора и состава оборудования.
Модульная компоновка
Прямые и поворотные элементы позволяют сформировать рабочие места под планировку помещения и количество операторов.
Доступ к коммуникациям
Сдвижная столешница и быстросъёмные крышки кабельных каналов открывают доступ к проводке для подключения и обслуживания оборудования.
Столешница под задачи оператора
Форма рабочей поверхности подбирается с учётом посадки оператора и расположения оборудования. Вырез для оператора и мягкий бампер предусматриваются по выбранному исполнению.
Варианты установки мониторов
Настольные кронштейны и крепления на поперечных штангах позволяют разместить мониторы в один, два или три яруса. Решение подбирается под количество, размеры и массу экранов.
Выбор отделки
Декор HPL-столешницы и цвет металлических элементов согласовываются при комплектации.
Конструктивные особенности
Конструкция стола
Стальной сварной каркас

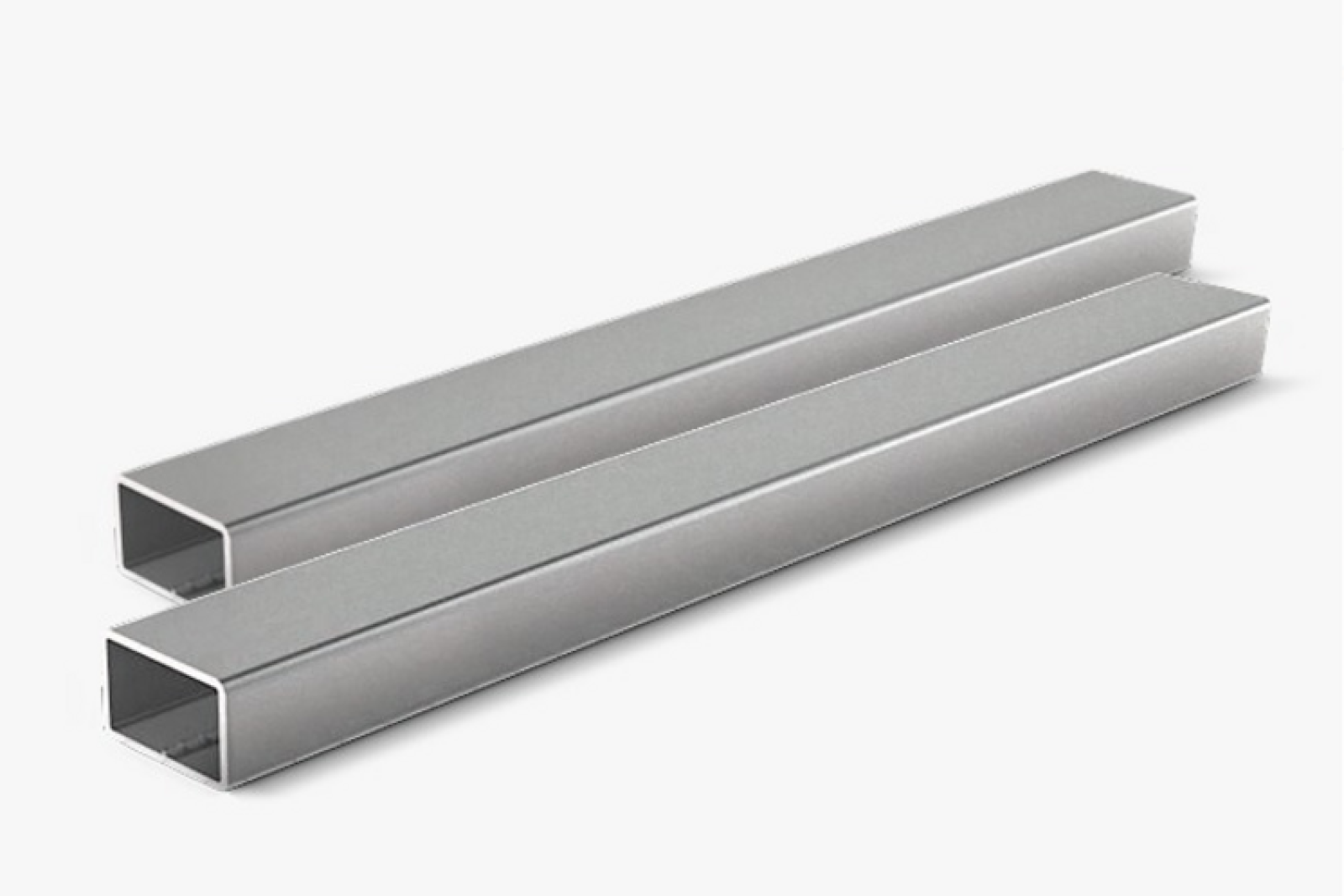

Каркас изготовлен из стальной трубы сечением 50 × 25 мм. Перед порошковым окрашиванием металл проходит фосфатирование — подготовку поверхности для нанесения защитного покрытия. Каркас поставляется сварным и не разбирается. Размеры проходов, дверных проёмов и условия заноса необходимо учитывать до согласования габаритов модулей.
Стандартный цвет каркаса — RAL 7035, светло-серый. Другие цвета подбираются по требованиям проекта.
Посмотреть палитру RAL
Цвета на экране приведены для ориентира. Окончательный оттенок согласовывается по физическому образцу.
RAL
7026
7026
RAL
7030
7030
RAL
7031
7031
RAL
7032
7032
RAL
7033
7033
RAL
7034
7034
RAL
7035
7035
RAL
7036
7036
RAL
7037
7037
RAL
7038
7038
RAL
7039
7039
RAL
7040
7040
RAL
7042
7042
RAL
7043
7043
RAL
7044
7044
RAL
7045
7045
RAL
7046
7046
RAL
7047
7047
RAL
7048
7048
RAL
8000
8000
RAL
8001
8001
RAL
8002
8002
RAL
8003
8003
RAL
8004
8004
RAL
8007
8007
RAL
8008
8008
RAL
8011
8011
RAL
8012
8012
RAL
8014
8014
RAL
8015
8015
RAL
8016
8016
RAL
8017
8017
RAL
8019
8019
RAL
8022
8022
RAL
8023
8023
RAL
8024
8024
RAL
8025
8025
RAL
8028
8028
RAL
8029
8029
RAL
9001
9001
RAL
9002
9002
RAL
9003
9003
RAL
9004
9004
RAL
9005
9005
RAL
9006
9006
RAL
9007
9007
RAL
9010
9010
RAL
9011
9011
RAL
9016
9016
RAL
9017
9017
RAL
9018
9018
RAL
9022
9022
RAL
9023
9023
RAL
5000
5000
RAL
5001
5001
RAL
5002
5002
RAL
5003
5003
RAL
5004
5004
RAL
5005
5005
RAL
5007
5007
RAL
5008
5008
RAL
5009
5009
RAL
5010
5010
RAL
5011
5011
RAL
5012
5012
RAL
5013
5013
RAL
5014
5014
RAL
5015
5015
RAL
5017
5017
RAL
5018
5018
RAL
5019
5019
RAL
5020
5020
RAL
5021
5021
RAL
5022
5022
RAL
5023
5023
RAL
5024
5024
RAL
5025
5025
RAL
5026
5026
RAL
6000
6000
RAL
6001
6001
RAL
6002
6002
RAL
6003
6003
RAL
6004
6004
RAL
6005
6005
RAL
6006
6006
RAL
6007
6007
RAL
6008
6008
RAL
6009
6009
RAL
6010
6010
RAL
6011
6011
RAL
6012
6012
RAL
6013
6013
RAL
6014
6014
RAL
6015
6015
RAL
6016
6016
RAL
6017
6017
RAL
6018
6018
RAL
6019
6019
RAL
6020
6020
RAL
6021
6021
RAL
6022
6022
RAL
6024
6024
RAL
6025
6025
RAL
6026
6026
RAL
6027
6027
RAL
6028
6028
RAL
6029
6029
RAL
6032
6032
RAL
6033
6033
RAL
6034
6034
RAL
6035
6035
RAL
6036
6036
RAL
6037
6037
RAL
6038
6038
RAL
7000
7000
RAL
7001
7001
RAL
7002
7002
RAL
7003
7003
RAL
7004
7004
RAL
7005
7005
RAL
7006
7006
RAL
7008
7008
RAL
7009
7009
RAL
7010
7010
RAL
7011
7011
RAL
7012
7012
RAL
7013
7013
RAL
7015
7015
RAL
7016
7016
RAL
7021
7021
RAL
7022
7022
RAL
7023
7023
RAL
7024
7024
RAL
1000
1000
RAL
1001
1001
RAL
1002
1002
RAL
1003
1003
RAL
1004
1004
RAL
1005
1005
RAL
1006
1006
RAL
1007
1007
RAL
1011
1011
RAL
1012
1012
RAL
1013
1013
RAL
1014
1014
RAL
1015
1015
RAL
1016
1016
RAL
1017
1017
RAL
1018
1018
RAL
1019
1019
RAL
1020
1020
RAL
1021
1021
RAL
1023
1023
RAL
1024
1024
RAL
1026
1026
RAL
1027
1027
RAL
1028
1028
RAL
1032
1032
RAL
1033
1033
RAL
1034
1034
RAL
1035
1035
RAL
1036
1036
RAL
1037
1037
RAL
2000
2000
RAL
2001
2001
RAL
2002
2002
RAL
2003
2003
RAL
2004
2004
RAL
2005
2005
RAL
2007
2007
RAL
2008
2008
RAL
2009
2009
RAL
2010
2010
RAL
2011
2011
RAL
2012
2012
RAL
2013
2013
RAL
3000
3000
RAL
3001
3001
RAL
3002
3002
RAL
3003
3003
RAL
3004
3004
RAL
3005
3005
RAL
3007
3007
RAL
3009
3009
RAL
3011
3011
RAL
3012
3012
RAL
3013
3013
RAL
3014
3014
RAL
3015
3015
RAL
3016
3016
RAL
3017
3017
RAL
3018
3018
RAL
3020
3020
RAL
3022
3022
RAL
3024
3024
RAL
3026
3026
RAL
3027
3027
RAL
3028
3028
RAL
3031
3031
RAL
3032
3032
RAL
3033
3033
RAL
4001
4001
RAL
4002
4002
RAL
4003
4003
RAL
4004
4004
RAL
4005
4005
RAL
4006
4006
RAL
4007
4007
RAL
4008
4008
RAL
4009
4009
RAL
4010
4010
RAL
4011
4011
RAL
4012
4012
Рабочая поверхность
Столешница под задачи оператора
Столешницы изготавливаются с покрытием из HPL-пластика. Форму, декор и обработку рабочей кромки подбирают с учётом посадки оператора и расположения оборудования.
- Вырез для оператора — по запросу.
- Скошенная кромка и мягкий бампер — в зависимости от исполнения.
- Врезные пульты управления, клавиатуры, трекболы и другие элементы — по согласованному проекту.
Рабочее пространство
Установка мониторов
Мониторы могут размещаться в один, два или три яруса. Тип кронштейнов, способ крепления и допустимая нагрузка подбираются с учётом количества, размеров и массы экранов.
- Подвижные настольные кронштейны.
- Кронштейны с жёстким креплением к столешнице.
- Крепления на поперечных штангах, объединённых с каркасом стола.
- Кронштейны с креплением стандарта VESA, в том числе модели с газлифтом, — по выбранной комплектации и совместимости с мониторами. VESA определяет расположение крепёжных отверстий на корпусе монитора.
Инженерные коммуникации
Кабельные каналы и доступ к коммуникациям
Кабельные каналы проходят в опорных стойках и под столешницей. Они позволяют скрыто проложить проводку вдоль нескольких модулей и сохранить доступ к ней для подключения и обслуживания оборудования.
- Сдвижная столешница и быстросъёмные крышки кабель-каналов.
- Подвод внешних кабелей к выбранной точке стола.
- Сквозная прокладка коммуникаций между модулями.
- Щёточные кабельные вводы для вывода проводов к оборудованию.
Компоновка оборудования
Размещение оборудования
В этом исполнении встроенный закрытый технический отсек не предусмотрен. Расположение системного блока и другой техники выбирают при комплектации, чтобы сохранить удобную рабочую зону оператора.
Место под столешницей
Отсутствие встроенного закрытого технического отсека сохраняет свободное подстольное пространство. Размеры оборудования и положение дополнительных элементов учитывают при подборе.
Размещение системного блока
Для ПК можно предусмотреть подвесную полку или подставку. Размеры и положение выбирают по габаритам системного блока, доступу к разъёмам и пространству для ног оператора.
Подбор оснащения
Полки, подставки и другие элементы согласовываются отдельно. Для подбора передайте перечень техники, её габариты и пожелания к расположению на рабочем месте.
Если на рабочем месте требуется разместить большой объём оборудования в закрытом отсеке, рассмотрите исполнение СИРИУС с техническим отсеком. Кабельные каналы и сервисный доступ к коммуникациям предусмотрены в обеих версиях.
Техническая информация
Модули и технические характеристики
Основной модуль с двумя опорными стойками используется отдельно или в составе общей диспетчерской линии. В базовую конструкцию входят столешница с покрытием HPL, две опорные стойки, усиленный горизонтальный профиль и скрытый кабель-канал.
| Тип конструкции | Модульная система без встроенного технического отсека |
|---|---|
| Каркас | Сварной неразборный; стальная труба 50 × 25 мм |
| Ширина прямого модуля | 400–2200 мм, шаг 100 мм |
| Глубина прямого модуля | 800–1200 мм, шаг 100 мм |
| Высота типовых модулей в таблице | 750 мм |
| Столешница | Покрытие HPL; форма и декор по комплектации |
| Цвет каркаса | RAL 7035; другие оттенки — по запросу |
| Поворотные элементы | 30°, 45°, 60° и два варианта 90° |
| Установка мониторов | 1–3 яруса, по выбранной конфигурации |
| Кабель-менеджмент | Каналы в стойках и под столешницей; сервисный доступ |
| Технический отсек | Встроенный закрытый отсек не предусмотрен; размещение ПК — по комплектации |
Варианты размеров прямых модулей
Все размеры в таблице указаны в миллиметрах. Встроенный технический отсек отсутствует — в соответствующей колонке стоит прочерк. Другие сочетания размеров подбираются при согласовании конфигурации.
На узком экране таблицу размеров можно прокрутить вправо.
| Артикул | Ширина, мм | Высота, мм | Глубина стола, мм | Глубина ТО, мм |
|---|---|---|---|---|
| Сириус0.060875 | 600 | 750 | 800 | — |
| Сириус0.080875 | 800 | 750 | 800 | — |
| Сириус0.100875 | 1000 | 750 | 800 | — |
| Сириус0.120875 | 1200 | 750 | 800 | — |
| Сириус0.140875 | 1400 | 750 | 800 | — |
| Сириус0.160875 | 1600 | 750 | 800 | — |
| Сириус0.180875 | 1800 | 750 | 800 | — |
| Сириус0.200875 | 2000 | 750 | 800 | — |
| Сириус0.060975 | 600 | 750 | 900 | — |
| Сириус0.080975 | 800 | 750 | 900 | — |
| Сириус0.100975 | 1000 | 750 | 900 | — |
| Сириус0.120975 | 1200 | 750 | 900 | — |
| Сириус0.140975 | 1400 | 750 | 900 | — |
| Сириус0.160975 | 1600 | 750 | 900 | — |
| Сириус0.180975 | 1800 | 750 | 900 | — |
| Сириус0.200975 | 2000 | 750 | 900 | — |
Примеры исполнения
Поворотные модули
Поворотные элементы помогают сформировать угловую или многомодульную конфигурацию. Геометрия и состав соединений уточняются по плану помещения.
Варианты компоновки
Варианты компоновки СИРИУС
Примеры прямых, угловых и С-образных конфигураций для разного количества операторов. Их можно использовать как ориентир при подборе: итоговые размеры и оснащение согласовываются под конкретный объект.
С-образный стол СИРИУС для 4 человек
Модель СИРИУС19
Подробнее →
С-образный стол СИРИУС для 4 человек
Модель СИРИУС7
Подробнее →
Прямой стол СИРИУС для 2 человек
Модель СИРИУС2
Подробнее →
Г-образный стол СИРИУС для 1 человека
Модель СИРИУС17
Подробнее →
Прямой стол СИРИУС для 2 человек
Модель СИРИУС15
Подробнее →
Прямой стол СИРИУС для 3 человек
Модель СИРИУС14
Подробнее →
Варианты комплектации
Дополнительное оснащение
Оснащение подбирается по техническому заданию и фиксируется в коммерческом предложении. Состав опций зависит от выбранных модулей и оборудования.
- Перфорированные защитные экраны под столешницей и над ней при наличии соответствующих опор.
- Полки для клавиатуры и подставки под системные блоки — для размещения оборудования вне основной рабочей поверхности.
- Монтажные профили и кронштейны для мониторов.
- Врезные модули, акустическая система и настольные светильники.
Аксессуары и дополнительная мебель
Тумба с выдвижными ящиками Сириус
Подробнее →
Корпусная мебель (столы, тумбы, шкафы)
Подробнее →
Металлический шкаф для документов
Подробнее →
Шкаф для одежды двухсекционный
Подробнее →_300pxx300px_6b8.png)
Металлический шкаф низкий для комплектующих
Подробнее →
Подкатная тумба на 3 ящика
Подробнее →
Стационарная тумба на 7 ящиков
Подробнее →
Шкаф комбинированный
Подробнее →_300pxx300px_6b8.png)
Стол рабочий металлический ADVANCED
Подробнее →Подберём СИРИУС под ваш объект
Для предварительного подбора и расчёта укажите количество рабочих мест, размеры помещения или предоставьте его план. Сообщите количество и размеры мониторов, состав оборудования и пожелания к его размещению. Для выбора креплений понадобятся масса мониторов и параметры VESA. Если технического задания пока нет, оставьте контакты — уточним исходные требования вместе.
